JIGS3D CMRT0700

Данный циркуль также подходит к клонам:

Bass Polska BP-4762, LOMVUM MIR XC6, ЭНКОР ФМЭ-710/8Э, СПЕЦ МФУ-800, Hammer FRZ710, WORTEX MM 5013-1 E, ML-59118, FRZ710, CT11023, TRE710, POB980 и многие другие...

Смотрите последнее фото - чертёж подошвы.

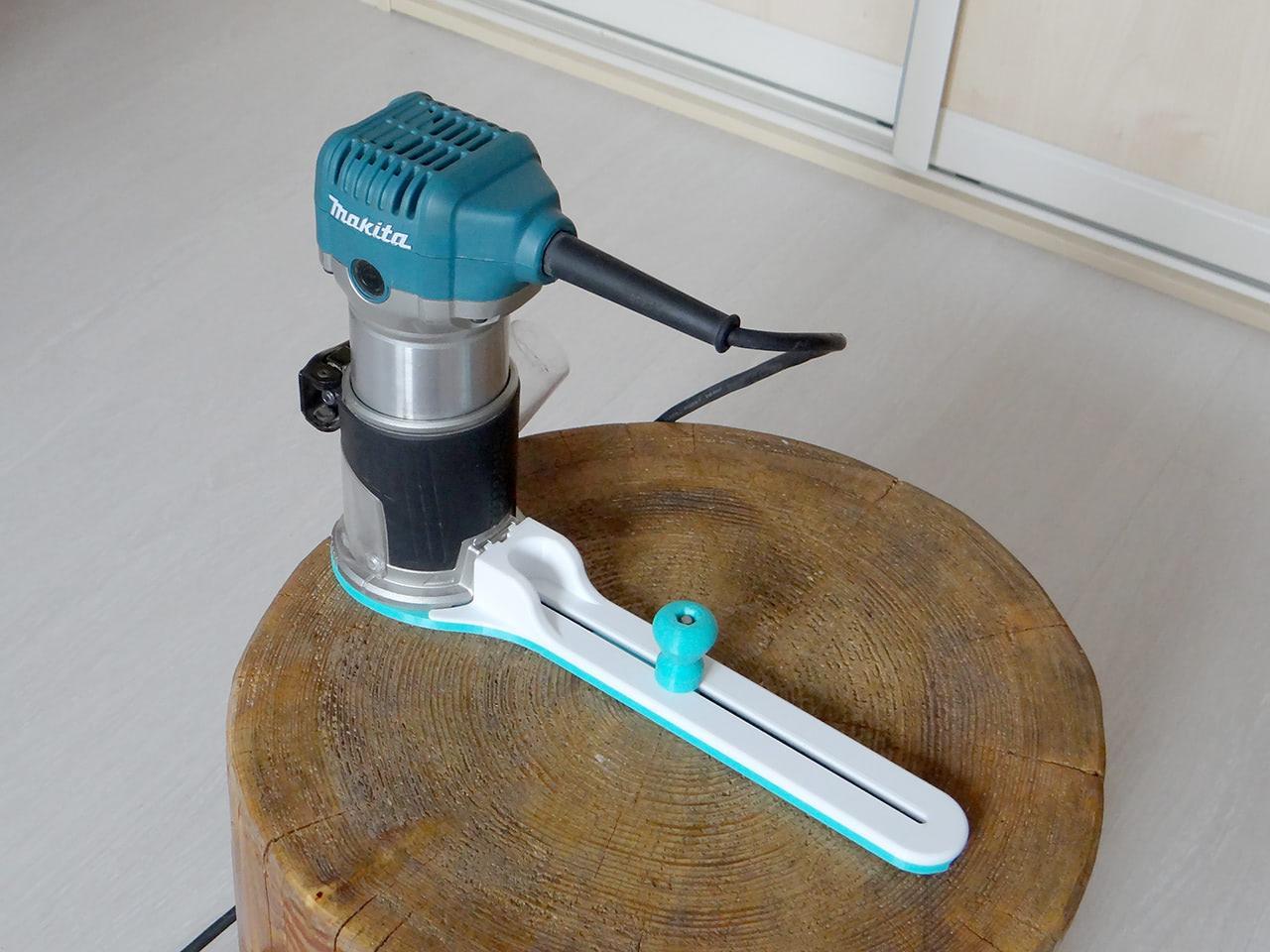

Комплектация как на фото 1, 2 и 3, возможно использовать без усиливающей рамки - как показано на фото с фрезером. Также в комплекте два дополнительных ползуна без штифта, для быстрой смены и использования фрезера например в качестве устойчивой базы. Дополнительные ползуны более плотно прилегают в паз.

Если купили циркуль и нужны ползуны ещё - вы можете скачать модели для печати на вкладке Поддержка.

Материал всех пластиковых деталей PLA.

Толщина подошвы в месте крепления 5.6 мм - как у оригинальной базы Makita, у китайских клонов пластиковая подошва толщиной 4 мм и винты потай короче.

Максимальный диаметр вырезаемой окружности:
по внутренней стороне ~ 48 см (зависит от диаметра фрезы)
по наружней стороне ~ 50 см (зависит от диаметра фрезы и поворота ползуна циркуля на 180 градусов см. последнее фото)

Важно: Минимальный диаметр вырезаемой окружности зависит от фрезы, возможно вы можете оценить самостоятельно посмотрев на картинки, или по минимальному растоянию между центрами циркуля и фрезы равному 16 мм, используя фрезу 4.0 мм в диаметре - вы получите отверстие 20 мм. Но имейте ввиду, что погружение фрезы и центра штифта на такие малые диаметры требует от вас ОПЫТА.

Диаметр центрального штифта: 4 мм (нержавеющая сталь)
Резьбьа внутри штифта: 3 мм
Длина выступа штифта: 10 мм

Сняв штифт удобно пользоваться подошвой с калёвочными фрезами для снятия кромок, более лучшее удержание угла с опорой базы на деталь.

Размеры подошвы: 310 мм (Д) x 89 мм (Ш) x 10 мм (В)

Вес нетто: 100 грамм
